Circuito del modulo gsm con microcontrolador

El esquema eléctrico que permite conectar un micro controlador pic con el módulo gsm.
Es muy básico posee un pulsador que actúa como entrada, cada véz que este se presiona hace que se envíe un mensaje de texto.
El led OUT se enciende u/o apaga cuando se le envía el mensaje con la orden correspondiente.
El led STATE es para monitorear que el sistema funcione.
El Max 232 es la interfaz entre el pic y el módulo gsm.
Para no tener que sacar el pic cada vez que se hace una modificación al programa se agregó el conector para la programación In Circuit.

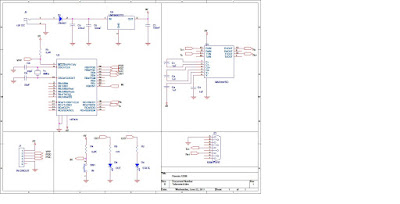

Esquemático del circuito empleado para interconectar el modulo gsm con el microcontrolador pic.

Esquematico del circuito que contiene el módulo GSM

Comandos AT para enviar sms

Estos son algunos de los comando AT que voy a emplear y que los envía el pic al modulo gsm.

AT+CMPS="SM","SM" :Elije la memoria sim para almacenar y leer los sms.
AT+CMGF=1 :Formatos de los mensajes (0=PDU, 1=Texto)
AT+CMGR=1 : Lee el mensaje 1.
AT+CNMI=2,1,0,0,0 : Cuando llega un mensaje muestra la posición en la que está
AT+CMGD=1 : Borra el mensaje 1.
AT+CMGS="num de teléfono" : Envía mensaje al numero de teléfono, las comillas hay que colocarlas.

Pruebas realizadas con el módulo gsm

Hice algunas pruebas como llamar y enviar un sms.

Este video muestra como hacer una llamada.

Con el comando ATD es posible hacer una llamada. En este caso uso un módulo gsm Sim300 conectado al puerto serie de la PC. El comando ATH es para cortar la llamada

Trata sobre el envío de un mensaje sms.
 El primer comando enviado AT es para comprobar que el modulo funcione.
 AT+CMGF=1 es para entrar en el modo texto de escritura de un sms.
Luego de escribir el sms se debe presionar en el teclado de la PC: Ctrl +Z para poder enviar el msj.

Modulo Gsm

p

Compre en Ebay esta placa basada en el módulo gsm Simcom 300.
Trae la antena y un módulo de audio aparte.
Las pruebas que hice hasta el momento es conectándola al puerto serie de la PC, y usando los comando AT logre enviar sms e hice algunas llamadas telefónicas.
Lo siguiente será conectarle un microcontrolador pic para hacerla funcionar como un control remoto para que me active una salida o me envíe un sms cuando se active una entrada del pic.
El esquema del circuito de la placa lo pueden conseguir aquí.
Cuando tenga mas resultado los iré publicando, hasta la próxima!!!.
